Манометры промышленные диаметром Ø 40мм, Ø 50мм

Отправить заявку

ГОСТ 2405-88

ТУ 4212-001-62100924-2010

Доставка и оплата

Версия для печати

Сертификаты

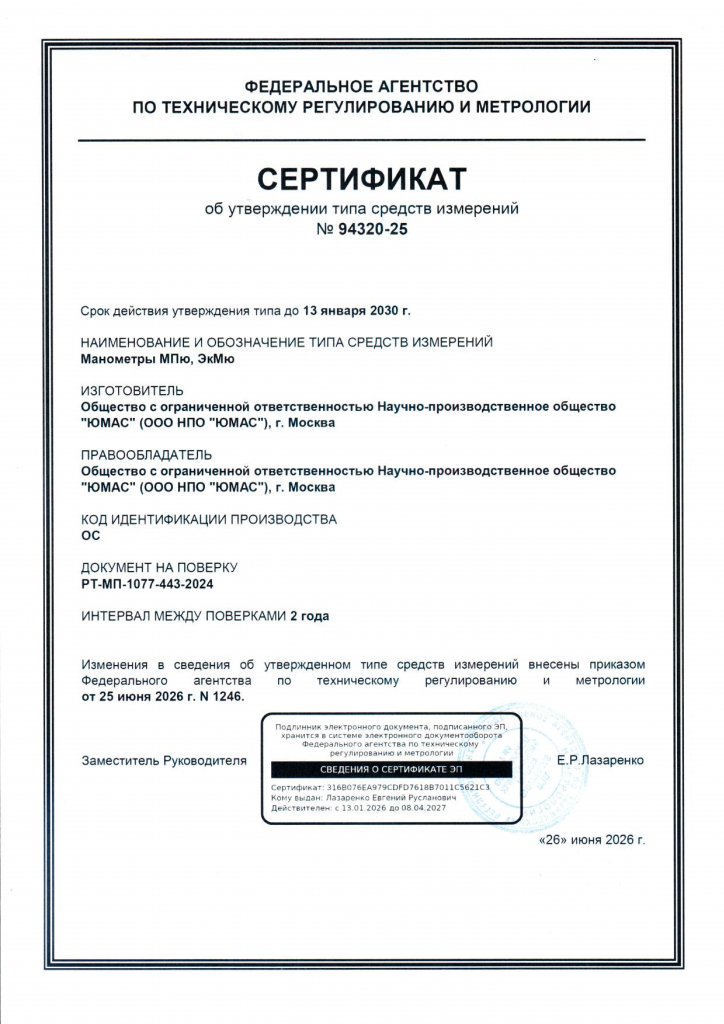

Россия (об утверждении типа) Россия (соответствия) Беларусь Казахстан

Документы

Опросный лист Методика поверки Письмо о соответствии ТР/ТС 032/2013 Руководство по эксплуатации

Характеристики

Технические характеристики

Диаметр корпуса,мм	40, 50
Класс точности	2,5
Диапазон измерения, МПа	• МП - от 0 до 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40 • ВП - от -0,1 до 0 по заказу: кгс/см2, бар
Рабочие нагрузки	постоянная нагрузка: 100% шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы
Исполнение корпус-штуцер	радиальное торцевое
Штуцер	латунь, Ø 40 - М10х1,0 (по умолчанию) - SW12 - □12 G1/8 (опция) - SW12 - □12 Ø 50 - М12х1,5 (по умолчанию) - SW12 - □12 G1/4 (опция) - SW12 - □12
Измерительный элемент	медный сплав, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	латунь
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь, окрашенная в чёрный цвет
Стекло	пластик
Степень защиты	IP40
Климатическое исполнение	У2 по ГОСТ 15150-69
Температура окружающей среды	-50... +60 °С - по умолчанию -60... +60 °С - опция
Температура измеряемой среды	до +120 °С
Виброзащищённость	группа L1 по ГОСТ Р 52931-2008
Средний срок службы	10 лет
Масса	Ø 40 - 0,05 кг Ø 50 - 0,07 кг
Опции	• заводской номер • технологическая черта • внутренний демпфер (юза) • кислородное исполнение - О2

Большой ассортимент представленных на странице приборов есть на нашем складе. Информацию о их наличии уточняйте у наших менеджеров.

Все возможные варианты исполнения приборов указаны в таблице ниже. В случае отсутствия требуемого прибора на складе, срок изготовления зависит от наличия комплектующих и составляет от 15 до 60 дней.

Назначение

Промышленные манометры и вакуумметры разработаны специально для применения на производственных предприятиях (химических, нефтеперерабатывающих и т. д.), а также могут использоваться в сферах энергетики, тепло- и водоснабжения. С их помощью производится измерение значений избыточного или вакуумного давления некристаллизующихся жидкостей, пара и газов. Конструкция устройств рассчитана на использование в условиях неагрессивных сред.

Чертежи

Примеры заказа

Пример оформления заказа
Тип	Манометр МП	ВП
	Вакуумметр ВП
	Мановакуумметр МВП
Обозначение диаметра корпуса	40	50
	50
	63
Обозначение материала корпуса, штуцера и механизма	М - корпус стальной, окрашенный в чёрный цвет; штуцер и механизм из латуни	М
Расположение штуцера	Радиальное - по умолчанию, в маркировке не указывается	Т
Расположение штуцера	Т - торцевое	Т
Предел давления, МПа	-0,1…0	(-0,1…0) МПа
Предел давления, МПа	0 … 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40	(-0,1…0) МПа
Тип резьбы на штуцере	Ø 40мм - М10х1,0 (по умолчанию, не указывается), G1/8 - □12 Ø 50мм - М12х1,5 (по умолчанию, не указывается), G1/4” - □14 Ø 63мм - М12х1,5 (по умолчанию, не указывается), G1/4” - □14	-
Класс точности	Ø 40мм – 2,5 (по умолчанию, не указывается) Ø 50мм – 2,5 (по умолчанию, не указывается) Ø 63мм - 2,5 (по умолчанию, не указывается), 1,5 (опция)
Дополнительные опции	Дм - демпфер (юза)	Дм
	Черта на шкале: - ЧрК1,5 (красная черта на отметке 1,5) - ЧрЗ2 (зелёная черта на отметке 2)
	ГП - госповерка	ГП
	О₂ - кислородное исполнение	О2
	Токр=-60С – температура окружающей среды до минус 60С*
* - только для Ø 63мм Вакуумметр ВП50М/Т-(-0,1…0)МПа-IP54-Дм-ГП-О2

Сертификаты/Документы

Россия (об утверждении типа) Размер: 103,32 Кб Россия (соответствия) Размер: 432,04 Кб Беларусь Размер: 348,13 Кб Казахстан Размер: 183,72 Кб

Опросный лист Размер: 89,00 Кб Методика поверки Размер: 478,11 Кб Письмо о соответствии ТР/ТС 032/2013 Размер: 139,23 Кб Руководство по эксплуатации Размер: 302,86 Кб

Прайс

Тип	Диаметр корпуса, мм	Класс точности	Пределы измерений, МПа	Цена, руб. без НДС
МП50М	50	2,5	0...0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4,0 0... 1,0/ 1,6/ 2,5 - кислород О2 0... 0,4/4,0 - ацетилен С2Н2 0... 0,6 - пропан С3Н8
			0... 10,0/ 16,0/ 25,0/ 40,0 0... 25,0 - кислород О2
