Мембранные Разделители разборные РМФЗ-Р

Технические характеристики

Универсальные мембранные разделители предназначены для отделения внутренней полости измерительного прибора (манометра, датчика давления) от измеряемой среды процесса (читать подробнее о разделителях).

Разборная конструкция.


Диапазон рабочего давленияот  0 до 0,1... 40 МПа (PN400) - для РМФЗ-Р-73

от - 0,1 до 0... 4 МПа (PN40) - для РМФЗ-Р-98

Верхняя частьсталь нержавеющая 08Х17Н13M2 (316)

Мембрана разделительнаясталь нержавеющая 03Х17Н13M2 (316L), Тантал, Титан

Нижняя частьсталь нержавеющая 08Х17Н13M2 (316), Тантал, Титан

Диапазон рабочих температурзависит от типа наполнителя

Присоединительная резьба к процессу: М20х1,5; G1/2; 1/2NPT
к прибору:  М20х1,5; G1/2

Средний срок службы10 лет

МассаРМФЗ-Р-73  - 1,7 кг
РМФЗ-Р-98  - 3,7 кг

ОПЦИИ:• специальный материал мембраны (тантал, хастеллой С276, монел)
• фторполимерное (на основе PTFE и PFA) антикоррозионное (30-40мкм) покрытие мембраны и корпуса разделителя (только верхней части или верхней+нижней)

Разделительная жидкость
Предлагается Производителем, может корректироваться Заказчиком:
• силиконовая жидкость ПМС-200 (ГОСТ 13032-77) или аналог;
• масло для пищевой промышленности L-1232FM (допуск пищевого стандарта NSF-H1) или аналог;
• специальная низкотемпературная жидкость до минус 100 С
• специальное высокотемпературное масло до плюс 410 С;
• другая разделительная жидкость по запросу.

Большой ассортимент, представленных на странице приборов, есть на нашем складе. Информацию о их наличии уточняйте у наших менеджеров.

Все возможные варианты исполнения приборов указаны в таблице ниже. В случае отсутствия требуемого прибора на складе, срок изготовления зависит от наличия комплектующих и составляет от 15 до 60 дней.

Разделитель мембранный фланцевый закрытый разборный (РМФЗ-Р-73) с резьбой для подсоединения к манометру М20х1,5 (М20х1,5), с резьбой для подсоединения к магистрали G1/2" (G1/2), с предельным рабочим давлением 40МПа (PN400):
Разделитель РМФЗ-Р-73-М20х1,5/G1/2-PN400

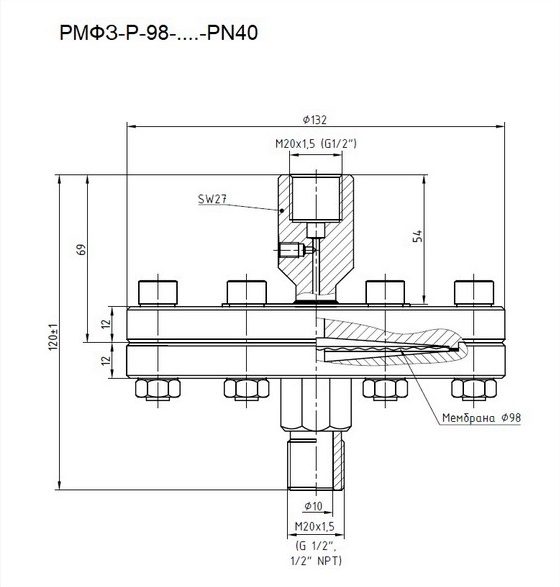

Разделитель мембранный фланцевый закрытый разборный (РМФЗ-Р-98) с резьбой для подсоединения к манометру М20х1,5 (М20х1,5), с резьбой для подсоединения к магистрали М20х1,5 (М20х1,5), с предельным рабочим давлением 4МПа (PN40):
Разделитель РМФЗ-Р-98-М20х1,5/М20х1,5-PN40
